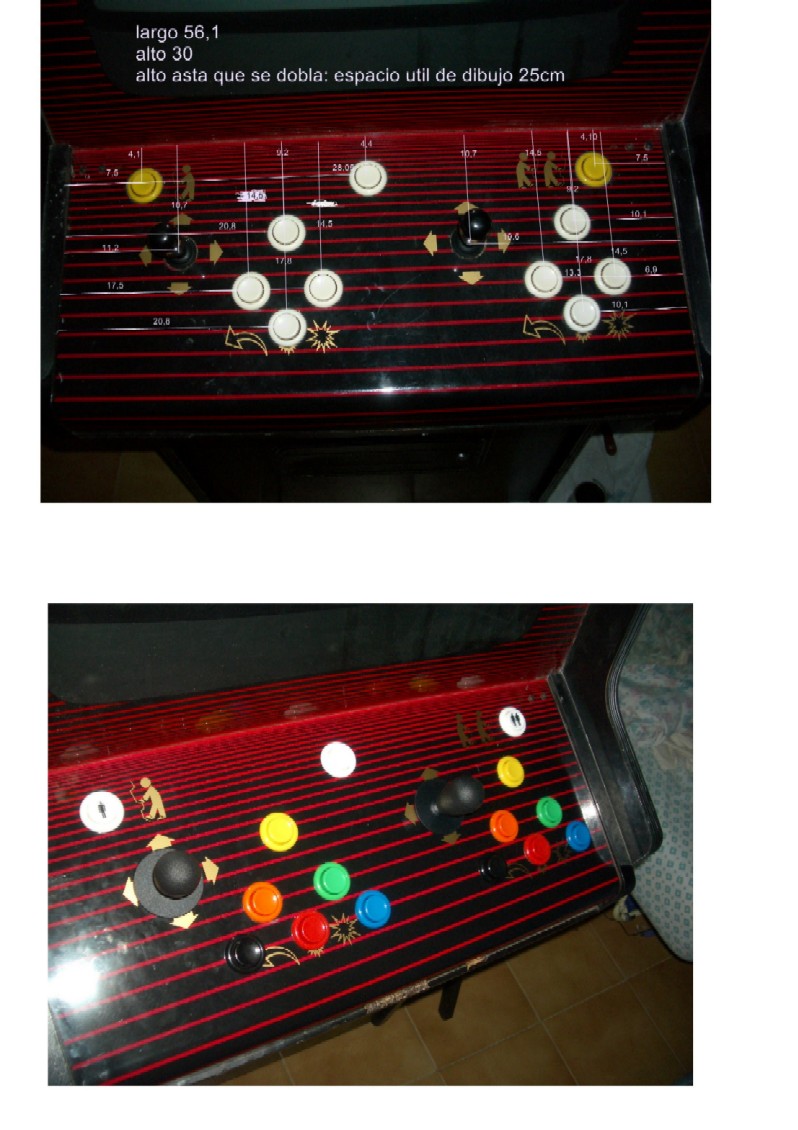

bueno , mi primera foto de algo modificado , voi un poco lento con las fotos , pero poco a poco lo tendre todo a mi gusto y posteare mis avances , empiezo hoy con mi panel de control , le he añadido 2 botones extra por cada jugador y uno de monedas debajo del panel escondido.

tambien esta todo funcional y conectado al j-pac , mas facil de lo que pensaba y eso que soy un negao , y configurarlo en mame es muy sencillo , lo que mas miedo me dio fue hacer los agujeros , pero con paciencia y poco a poco se consigue todo , utilice una broca de corona de 37 de diametro y el resto lo lime a mano , asi los botones entraron muy ajustados pero suabes.

Las conexiones fueron hechas con cable de 1mm y conectores faston hembra(faciles de conseguir en cualquier ferreteria)

Todo es nuevo , manetas y botones de ultimarc y al final no se si cambiare el dibujo del panel , ya que queda muy clasico y me mola.
Al igual solo cambio el de la marquesina ya que la parti en 2 xd , y he comprado un cristal nuevo.

bueno dejo las fotos , espero que os gusten.




saludossssssss

p.d:si asta lleva H xd , pero me dio palo modificar la imagen , disculpad jajaja.

Modificado por rocklee_san - 20/9/2005, 00:42

- Hola rocklee_san, no te ha quedado mal el panel no, has agregado botones basándote en el original, és buena idea!!!. Veo que tienes una First Games de Covielsa, igual que la mía... quería comentarte una cosa:
- El botón central que hay arriba entre los players 1 y 2 veo que yo también lo tenía de origen, ( en realidad aún está ) pero veo que en mi recre no hacía función, de que se trata realmente ése botón? ya que cuando le monte definitivamente el panel, no tardaré mucho ya... saber a qué corresponde de origen ése botón. Un saludete.


-- JoseM@nuel --

pues la verdad esque a mi me venia desconectado y sin microswich , i lo puse , pero no hacia nada.
no se que podra ser , podria ser un boton para seleccion de juego , en placas de mas de un juego????
la verdad no se...

ya pondras los avances de tu panel , yo el mio lo he seguido con la linea retro , pensava que seria chungo jugar con los botones asi , pero la verdad esque la distribucion no es mala.

si vas a poner manetas de ultimarc compra tornillos para madera cortos i arandelas gandes de cuello pequeño , ya que no coinciden los agujeros de las manetas de serie, y para los agujeros , broca de corona , puedes hacer los agujeros en la misma maquina como yo , asi la tienes bien apoyada , pero sobretodo muy despacio y sin apretar.

un saludo

p.d:al final ese boton , el del medio lo meti en el j-pac , estoi decidiendo que funcion darle jejeje.alguna idea?

Modificado por rocklee_san - 20/9/2005, 16:24

- Puedes usarlo por ejemplo de scape... no sé és una idea.
- Por el tema del panel, ya lo tengo hecho hace días, y diseñado acorde con la necesidad. A ver si lo pongo ya de una vez, és lo único que falta, colocarlo ya en su sitio, y posteo fotos en el hilo correspondiente para que lo veas y los demás compas del foro igual, que al final me tirarán de las orejas!!!!!!
- Venga un saludote, y sigue con el trabajo que poco a poco ya la acabarás......


-- JoseM@nuel --

Modificado por JoseM@nuel - 20/9/2005, 20:46

Hola, rocklee_san!

Hombre, esa primera obrilla de los botones no sé si será muy ventajosa en cuanto a posibilidades de combinar botones. Fíjate, hace poco estuvimos hablando con un marciano que se hizo un panel desde "o" y lo primero que se nos ocurrió comentar fue lo lejos que quedaron unos botones de otros. En el caso de tu panel, creo que no sólo están lejos unos de otros sino que teniendo mucho espacio para los mismos los agrupastes en una pirámide. Comprendo que te diese miedo modificar mucho el panel creando unas preforaciones no coherentes con los agujeros que ya tenías, pero hubiese sido lo adecuado.

Voy a explicarte lo que muchos hicimos en paneles que sólo tenían tres botones y dispuestos de cualquier forma: Nosotros cojimos el panel, quizá aprovechando uno o dos agujeros, y empezamos a perforar ignorando las huecos anteriores y según la disposición que queríamos para 6 u ocho botones (este es mi caso); creamos una lámina de metacrilato a la que le hicimos la forma curva y la dispusimos encima del panel (generalmente una plancha de metal). El resultado es que como cabía esperar, los botones agarran no sólo en el metal, sino que quedan totalmente afianzados con la plancha de plástico con sus oportunos huecos y tenemos el panel que deseabamos.

Saludos

ya lo se mikonos , pero no me es nada incomodo , estuve jugando a varios juegos y ningun problema , quiza el unico boton que esta un poco alejado es el amarillo , pero ningun problema.quizas en un futuro le cambie la madera entera y le ponga los potones juntitos , pero de momento ya me va bien.

me apunto el metodo que me has dicho por si me sugieran complicaciones.

gracias ;-)

saludos

editado:si te fijas bien , si se pusiera el boton amarillo al lado del verde , quedaria mas o menos como tu dices( creo)

Modificado por rocklee_san - 20/9/2005, 22:34

De todas formas, ve comentándonos lo que vas a hacer antes de hacerlo para asesorarte mejor sobre las distintas soluciones disponibles.

Saludos

ok gracias mikonos , pues dime como meto mi 2.1 jajajajaja.

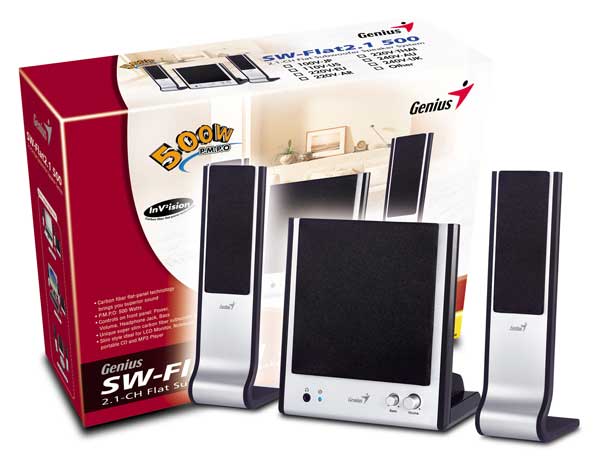

Tengo que meter un 2.1 en mi maca , son extra planos (los de la foto):




tenia pensado meter el subwofer dentro , donde van los botones de servicio i el monedero y los 2 altavoces dentro donde la marquesina , pero la idea de abrir cada vez que quiero regular el volumen no me gusta.
a ver que se le ocurre a esas mentes privilegiadas jejejej.

saludos y gracias

Ainss, tienes que leer un pelín más! Ahora mismo, la gran mayoría de marcianos construye sus makas incorporando potenciómetros que exteriorizan en la máquina para ese tipo de cuestiones (subir y bajar el master volumen y bajos). Puedes usas uno de esos de los cascos y empalmarlo al cable de tu equipo para llevártelo a un lugar cómodo. Consulta mi maka, por ejemplo.

Respecto al equipo en sí, como tú has dicho, parece muy fácil de colocar todo por lo plano que es el diseño.

Saludos

Modificado por Mikonos - 20/9/2005, 23:43

Puestos a hacer el apaño del volumen, en mi opinión, lo mejor es utilizar un potenciómetro de los normales, de los de perilla. Solo hay que intercalarlo entre el cable que va desde la salida de audio del ordenador hasta la entrada del subwoofer.

Debe ser un potenciómetro DOBLE, es decir, que en una sola perilla en realidad hay dos potenciómetro (uno para el canal izquierdo y otro para el derecho).

Así solo hay que hacer un pequeño taladro donde mejor nos parezca y luego poner una perilla.

Un saludo.
