Magod, ya te estás apuntando al grupo de Marcianitos en youtube

http://www.youtube.com/group/marcianitos

Desde Barcelona y los presentes en Metroider's Hause.

Metroider, JoseM@nuel y Ferran sólo decirte que éres un fenómeno, lo has conseguido, has realizado un trabajo excepcional, sin más nuestra enhorabuena Magod y dedicate unos grandes vicios a nuestra salud

Saludos

-- JoseM@nuel, Metroider, Ferran --

OOOOOOOOLEEEEEEEEEEEE!!!!!!!! le has echado no un par, por lo menos tres. Resultado IMPECABLE.
Enorabuena y a disfrutarla.

Bueno chicos, esto es el cuento de nunca acabar. Quizas sea por que ahora me fijo más .

Tengo dos problemillas aún con el pinball.

1.- El flasher que esta detrás del ídolo está siempre encencido (cosa que no debe ser así), pero no encuentro en la documentacion donde narices va ese flasher. No viene en la documentación, en el gráfico de lamparas y tampoco en el de solenoid flasher????, que cosa más rara.

2.- El elevador que para la bola para que entre al path of adventure (top lockup), funciona la primera vez, es decir esta en estado de reposo (arriba), y cuando la bola llega y pulsa el switch, deja pasar un tiempo y abre para que la bola entre en el path. Peeeero no lo libera para que vuelva a su estado de reposo (arriba), por lo que la bola solo entra la primera vez. He verificado que no es un atasco mecánico, ya que puede volver correctamente, sino que sigue habiendo tensión que lo mantiene abajo.



¿Por donde empiezo a mirar?



Saludos.

El flash que te falla es el Right Side flasher, el transistor asociado es el Q15.

En cuanto al segundo problema, si has comprobado que no es mecánico, comprueba los transistores asociados a la bobina, es probable que tambien esten mal.

Una manera sencilla de comprobar si el bloqueo, es mecánico o eléctrico, cuando esté abajo el lock, apagar la máquina, si se libera instantaneamente es eléctrico, si no mecánico. Y si es eléctrico, como te ha dicho ballofsteel mira los transistores asociados. Comprueba también que los interruptores del POA funcionan bien.

Bueno vamos solucionando cosas, entre la gente de pinballhispano y vosotros vamos solucionando el temilla.

Ya esta solucionado lo del TOP LOCK, era el conector j907 de la placa fliptronic II, que estaba algo suelto, aún así he vuelto a desmontar y montar el top lock, ahora funciona perfect. Solo tendré que doblar un poco las patillas de la rampa metálica, ya que hay veces que cuando abre el top lock, la bola sigue recta y no cae en el path.

Pero bueno, es un problema conocido y he encontrado la solución en esta página:

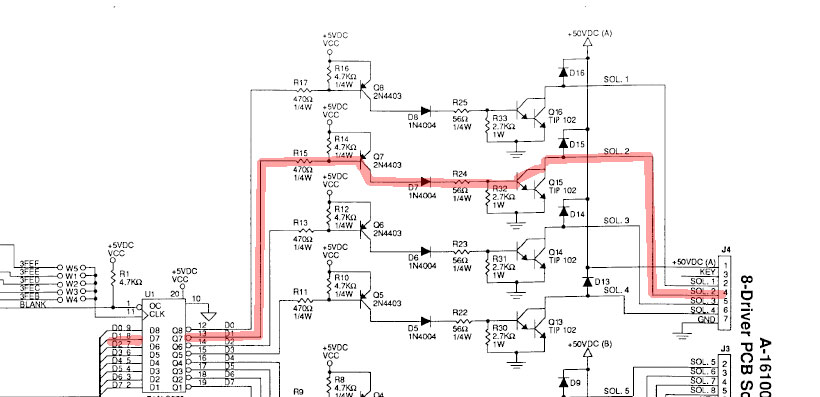

Ahora queda lo del flasher, este es el esquema

http://img154.imageshack.us/img154/341/flasher0nk.jpg



El flasher parpadea (vamos ambos el right flasher y el backbox flasher ambos del q15) pero siempre esta encendido, esto es que parpadea de encendido a más intensidad.

Necesitaría que me dijéseis el patrón de pruebas para ver en cual esta el problema. Ejemplo: Es decir, medir en masa y en la patilla 10 y medir tensión, si esta correcto --> siguiente prueba. Ya que yo de electrónica lo justo, ya dejé los apuntes de la facultad olvidados .


Esto es lo que he encontrado sobre el integrado 74als576

http://komponenten.ies.aau.dk/fileadmin/ko...4ALS576.pdf.pdf

Saludos.

PD: Macarro a me he unido al grupo de youtube

Prueba primero los transistores Q15 y Q7. Aqui tienes la forma de probarlos:

http://66.246.223.240/~pinball/pinfix/wpc/wpc2sp.htm#trans

Hola Ball, , pues hablando con Juaney del foro de pinballhispano, hemos hecho una prueba. He quitado el conector J4 de la placa 8 Driver y adivina.....

Siguen encencidas, es por que el mismo ZOTE que atraveso el tablero con tornillos rosca chapa, el mismo que conecto las bobinas de los flippers haciendo un nudo sobre ellas (SIN ESTAÑO!!!), pues las ha conectado al alumbrado general .

En fin, voy a revisar donde cooojones las dejo conectadas y os cuento. Que todas las averías sean como esta , ya me veía desoldando componentes de una placa, que por cierto he practicado con una placa vieja que tenía por casa.

Bueno seguiremos informando.

Pequeño Offtopic

Ballofsteel
Creo que el Tuto de como comprobar transistores TIP36C... etc, etc, me va a ir de perillas sobre la perdida de fuerza en mi Flipper derecho de la TZ, a empoyar tocan, que la electrónica que dí en el intituto politécnico, ya se me ha olvidado...
Gracias a ver si doy con el fallo.

Seguimos con el hilo

-- JoseM@nuel --

JoseM@nuel ya nos contarás cuando lo soluciones.

Yo espero ponerme este finde a solucionar el problemilla con el flasher.

Saludos

Magod, quiza sea una estupidez lo que digo, pero si ya tienes claro donde deberian ir esos cables, porque no puenteas el flasher directamente donde debe ir y te olvidas de lo que hay instalado ahora?
No se, se me acaba de ocurrir. Lo digo como ultima opcion.

Un saludo,
dMode.

Pues aún no me he puesto con la avería del flasher. Espero tener tiempo este domingo y si no doy con donde esta el corto, pues tiro de nuevo los cables.


Bueno, al tema, ya me llegaron los railes laterales y los he colocado esta tarde. Así que el tema del mueble está finiquitado.

Unas fotillos ya con todo montado.











Tareas finales para dejarlo 100%


- Revisar flasher izquierdo.
- Ajustar conector del golpeador derecho (ahora tiene que darle la bola algo fuerte para que se dispare)
- Ajustar bumper superior, por lo mismo que el anterior.
- Doblar las chapas de acceso al path of adventure.


Por lo demás ya me he pegado unas buenas partidas y hasta el domingo no le haré esa revisión. Por otro lado ya puestos revisaré la STTNG . Antes de ponerme con la recre!!!!.

Y con esto digo adiós al tema Arcadepinbolero, es decir que se acabó el hacer más historietas , solo le haría hueco a una twilight zone en perfecto estado o a una Time Machine. .

Saludetes

Magod, me quito el sombrero ante tí.

He seguido este hilo hasta el fin y me alegra mucho el ver el estupendo estado en el que has dejado la Indiana Jones. Te agradezco mucho tu esfuerzo, tus reportajes, tus comentarios y todos los conocimientos que has aportado en este proyecto, ya que para mí está significando el aumentar mis ganas por poseer este maravilloso Pinball.

Bueno, solo espero que se haga una recopilación sobre los pasos que has dado para la restauración de la máquina y que sea colgada en un sitio de honor en la página de marcianitos.

Disfrútala muchos años y sobre todo, no caigas en la tentación de deshacerte de ella ya que no es un Pinball cualquiera, es.... tu Pinball.

También quiero agradecer los comentarios y sugerencias que muchos foreros han aportado, entre todos habéis conseguido que este hilo sea uno de los más didácticos que he seguido en mucho tiempo.

Un saludo y muchas gracias a todos.

Bueno pues voy a recopilar toda la info, fotos y cosillas del hilo para mandarselo a snopes en forma de artículo.

De momento os presento la

Magod's Gameroom
