Chasis Moon Cresta Petaco

[Osquilla]

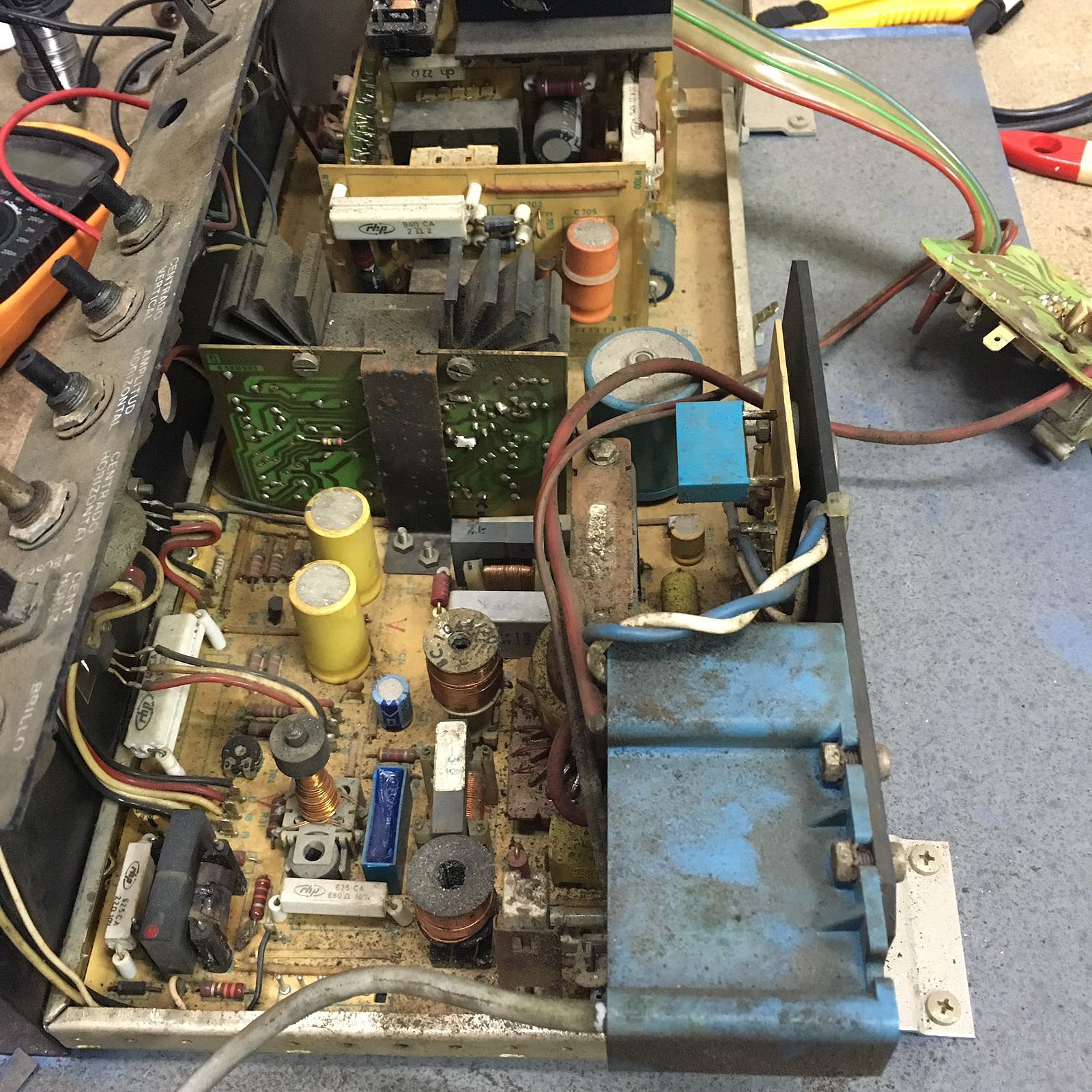

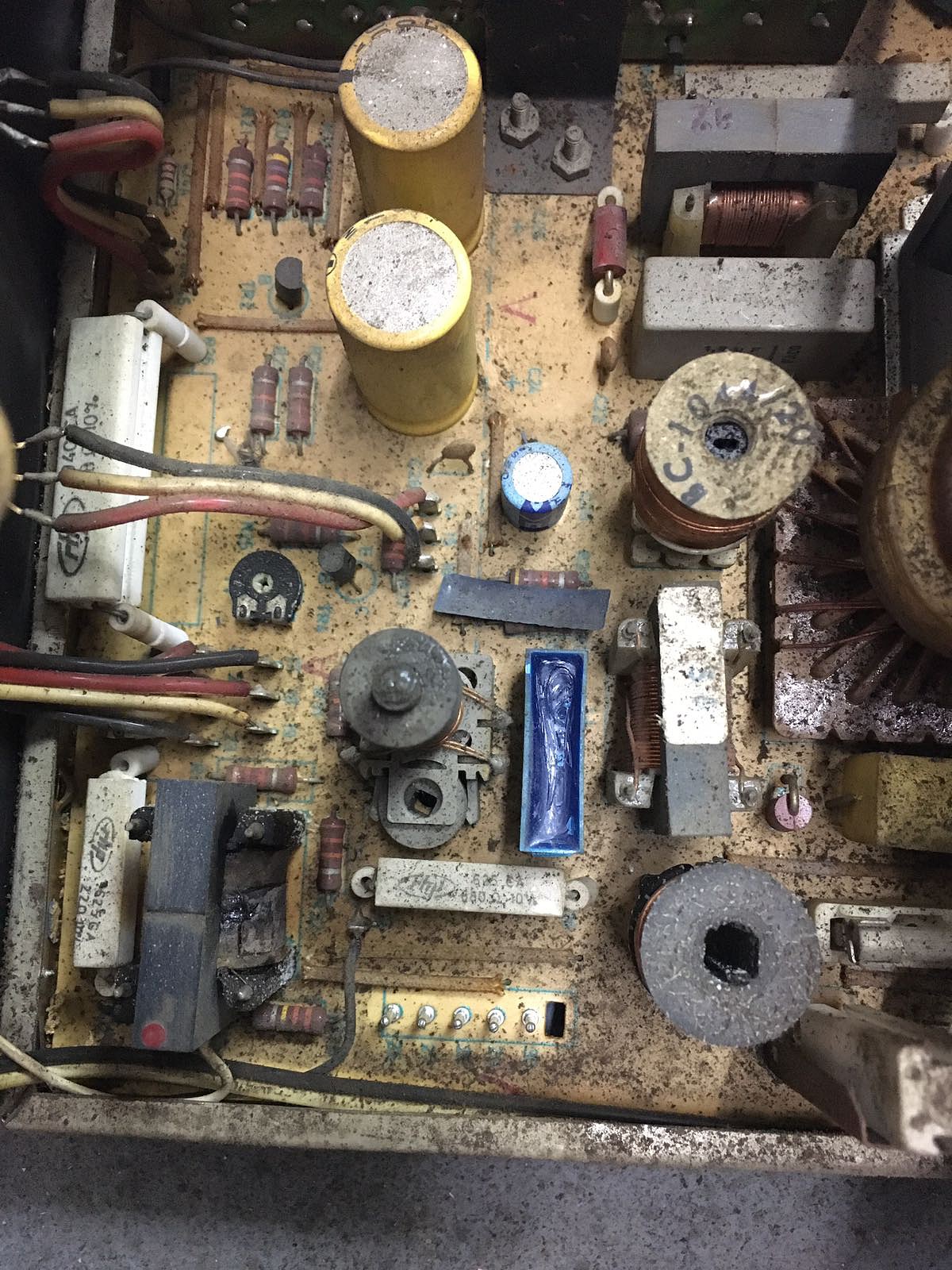

Buenas noches, hoy nos hemos liado en la asociación A.R.C.A.D.E , con la moon cresta de petaco. Se ha desmontado el chasis y hemos visto que un transformador esta quemado y en el manual no aparece ningún valor.

La pregunta es alguien conoce el chasis y sabe el valor de ese transformador ?







Saludos y gracias

[Halman]

Hola, fíjate que marca es el monitor, si aún tiene etiquetas, tengo muchos chassis pero nunca había visto uno como ese.... o si puedes fíjate en la pcb del chasis, algunos traen el modelo y así podrías identificarlo más fácil para luego buscar los esquemáticos....

[Characa]

Bufff, complicado está.

Dicha bobina, podría pertenecer al circuito de EW o el driver de líneas; si se ha quemado de esa manera, temo que el chasis tenga una grave avería; veo que lleva componentes que serán difíciles (que no imposible) de conseguir hoy día.

Me plantearía poner un nuevo chasis, aunque se "pierda" la originalidad de la máquina... total, no se va a ver y ganará en confiabilidad.

Un saludo.

[Osquilla]

Gracias a los dos por responder,  eso haremos.  Guardaremos el chasis por si el día de mañana vale para recambio.

[ricky2001]

Osquilla, mide en el deflector la resistencia de las bobinas de horizontal y vertical por si el tubo os pudiera servir.

Dime cuanto miden.

Un saludo

[Osquilla]

El fin de semana miramos, decir que el transformador se quemo porque tenía un trozo metal debajo que no se veía.
