Para evitar una muy desagradable experiencia se debe tener la precaución de descargar el TRC, siempre que sea necesario conectar, desconectar o manipular el conector de Alto Voltaje. Para ello, se puede proceder como se haría con cualquier condensador cargado, es decir: cortocircuitarlo.
La forma más apropiada es, hacer un "corto" entre la cubierta de aquadag y el conector de alto voltaje que se encuentra debajo de la ventosa o popularmente llamado "Chupón".
La forma correcta de hacerlo es usar un cable con "caimanes" o "cocodrilos".

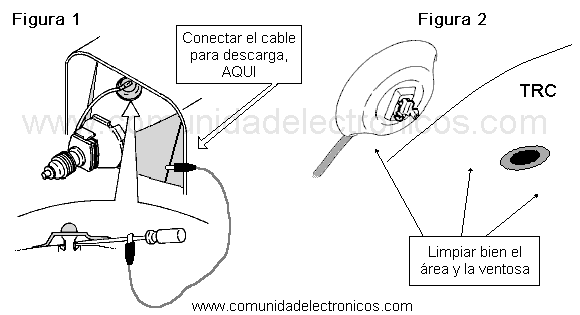

Conectar un extremo al alambre o resorte que se encuentra sobre la cubierta de aquadag del TRC, y el otro extremo a la barra de un destornillador fino y largo. Ver Figura 1.
Tomando el destornillador por el mango aislado, se introduce por debajo de "chupón" hasta hacer contacto con el conector de alto voltaje. Si el TRC estaba cargado, se podrá escuchar el típico chasquido de la descarga.
ATENCION - MUY IMPORTANTE:1.- Conectar SIEMPRE primero, el cable a tierra y al destornillador, antes de introducirlo debajo de chupón.
2.- Conectar siempre el extremo de tierra, a la cubierta de aquadag de TRC.
NO LO CONECTE A NINGUN OTRO PUNTO DEL CHASIS (sintonizador, disipadores, etc.), pues se corre el riesgo de dañar componentes sensibles del circuito.
3.- Repetir el proceso de descarga, cuando van a manipular el conector después de algunos minutos de haberlo descargado. Pues se produce generalmente una "regeneración", de la carga, que a pesar de ser de menor nivel, puede producir una desagradable experiencia. ;-)
Enlace al articulo completo: http://www.comunidadelectronicos.com/articulos/altovol-trc.htm
