Duda con conexion de un monitor

Bien, pues esta ocasion me surgio una duda, no la habia preguntado antes ya que mi monitor funciona bien da señal y toda la cosa pero se me ocurrio preguntar de todas maneras.

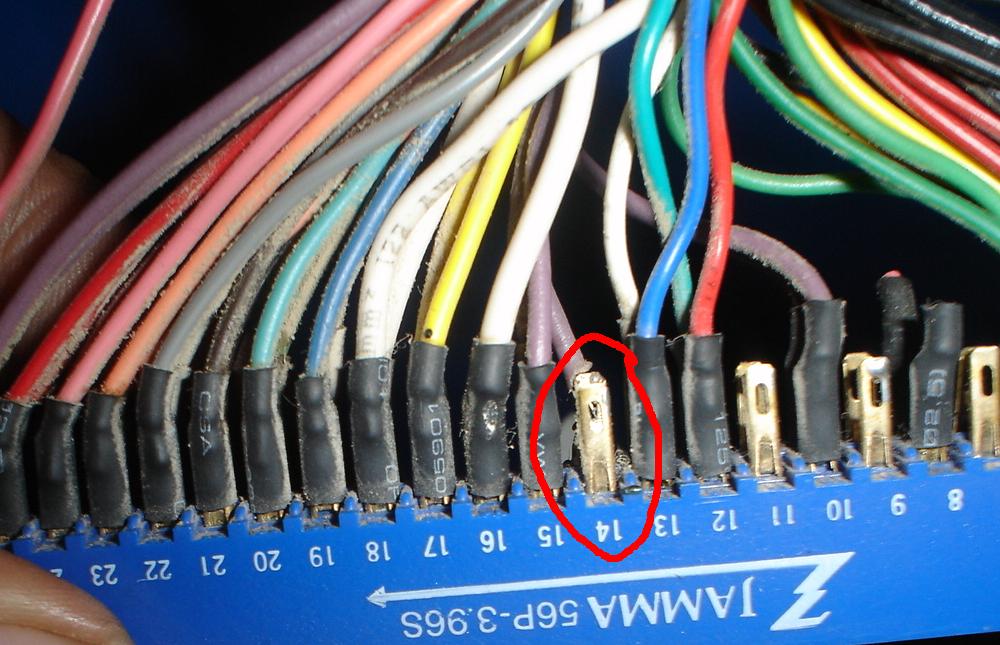

Como la mayoria de entendidos en esto saben el pin 14 del conector JAMMA es la tierra (masa le dicen por aca) del Video, ahora mi maquina NO TIENE CONECTADO ESE PIN:



En su lugar ese cable va conectado a otro GND (en este caso el pin A [pin 1 del lado de las soldaduras])



Ademas si ancazan a ver en la foto comparte el GND con otros componentes no se si al monedero o al panel de controles.

Es correcto hacer eso?

Yo he visto ya unos cuantos JAMMA y nunca vi eso conectado así. El RGB del monitor siempre traía una toma de tierra e iba al pin 14. Los pines extremos (1, 28, etc) son para la placa base.

Originalmente publicado por Bubu

Yo he visto ya unos cuantos JAMMA y nunca vi eso conectado así. El RGB del monitor siempre traía una toma de tierra e iba al pin 14. Los pines extremos (1, 28, etc) son para la placa base.

Si lo se, aun cuando cheque el manual de mi pulsador PC2JAMMA y el GND del video sigue siendo el pin 14 ....... que me recomiendas? Lo dejo asi como esta o lo corrijo y mando ese cable a su correspondiente salida?

Dejalo como esta, la masa es comun para la alimentacion y para el monitor.
Ademas algunas placas Jamma (sobre todo copias) en el pin 14 no tienen masa.

Claro, luisdatasat, sólo hay que seguir la gran sabiduría marciana de:

SI ALGO FUNCIONA, ¡¡ NO LO TOQUES !!

Originalmente publicado por luisdatasat

Dejalo como esta, la masa es comun para la alimentacion y para el monitor.
Ademas algunas placas Jamma (sobre todo copias) en el pin 14 no tienen masa.

OK, muchas gracias por resolver mi duda, y debo decir que no es una copia, es el cableado de una maquina multijuegos que estoy modificando para dejarla a mi gusto.

Originalmente publicado por Bubu

Claro, luisdatasat, sólo hay que seguir la gran sabiduría marciana de:

SI ALGO FUNCIONA, ¡¡ NO LO TOQUES !!

Lamento desilusionarlos pero esa filosofia no se me da mucho que digamos (aunque despues ande de pregunton en los foros, pero como decimos los Mexicanos, hechando a perder se aprende )

Dai101, luisdatasat se referia a las placas de juegos. Que ciertas placas de juegos en el pin 14 no llevaban masa y que principalmente no eran las placas originales sino copias.

AAAAAhhhhhh ok, ya caigo
