ButtonBox2

25-sep-2008, 13:22

Saludos a todos, me ha decidido a recuperar el trabajo que dejé abandonado hace algunos años, después del MiniBox, algunos os acordareis de mi, escribía con el nick de RISER666.

El dueño del ButtonBox2 es el mismo que el del MiniBox, el señor Leif Engman, quien nos dio permiso para hacer el tutorial. Gracias señor Engman.
http://www.leien.info/buttonbox/

Supongo que para este hilo, no hará falta pedir permiso, siempre y cuando se citen todas las fuentes, si no es así agradecería a los moderadores que avisaran.

En los próximos días iré colgando archivos y algunas fotos con los progresos del montaje.

Si alguien necesita alguna ayuda que no dude en pedirla, estoy a vuestra entera disposición, siempre y cuando esté en mis manos.

Os pongo algunos enlaces para ir entrando en materia:

-El esquema eléctrico:
http://www.leien.info/buttonbox/draw...card_logic.gif

-La tarjeta de conexión directa, esta estará integrada en la placa de circuito impreso:http://www.leien.info/buttonbox/draw...ox2_direct.gif

-La tarjeta de conexión matricial para 64 botones, se ha de reconfigurar el programa del ATMEL para definir los botones:
http://www.leien.info/buttonbox/draw...ox2_matrix.gif

-La tarjeta de conexiones de 128 botones, también se han de configurar a mano:
http://www.leien.info/buttonbox/docs...rix128-sch.pdf

Lista de componentes

1-Atmel AT90S8515
1-74HC4066, Quad bilateral switch
1-4.0 MHz crystal
1-6-pin IDC connector
2-6-pin mini-DIN conector (henbra)
2-10pF Condensador cerámico
1-10µF Condensador eletrolítico
1-1k resistencia
4-10k resistencia
1-LED
1-Zócalo 14 pines
1-Zócalo 40 pines
17-Conectores con tornillo para circuito impreso.

El circuito impreso

El C.I. está diseñado para poder fabricarselo uno mismo, a un cara o a dos. Si se hace a una cara las pistas de la cara de componentes se han de hacer a mano con cablecillos, yo recomiendo hacerlos por el lado de los componentes y dejar el lado de soldaduras libre por si se ha de hacer alguna reparación.

Os pongo algunas fotos y los archivos pdf para imprimir los fotolitos.

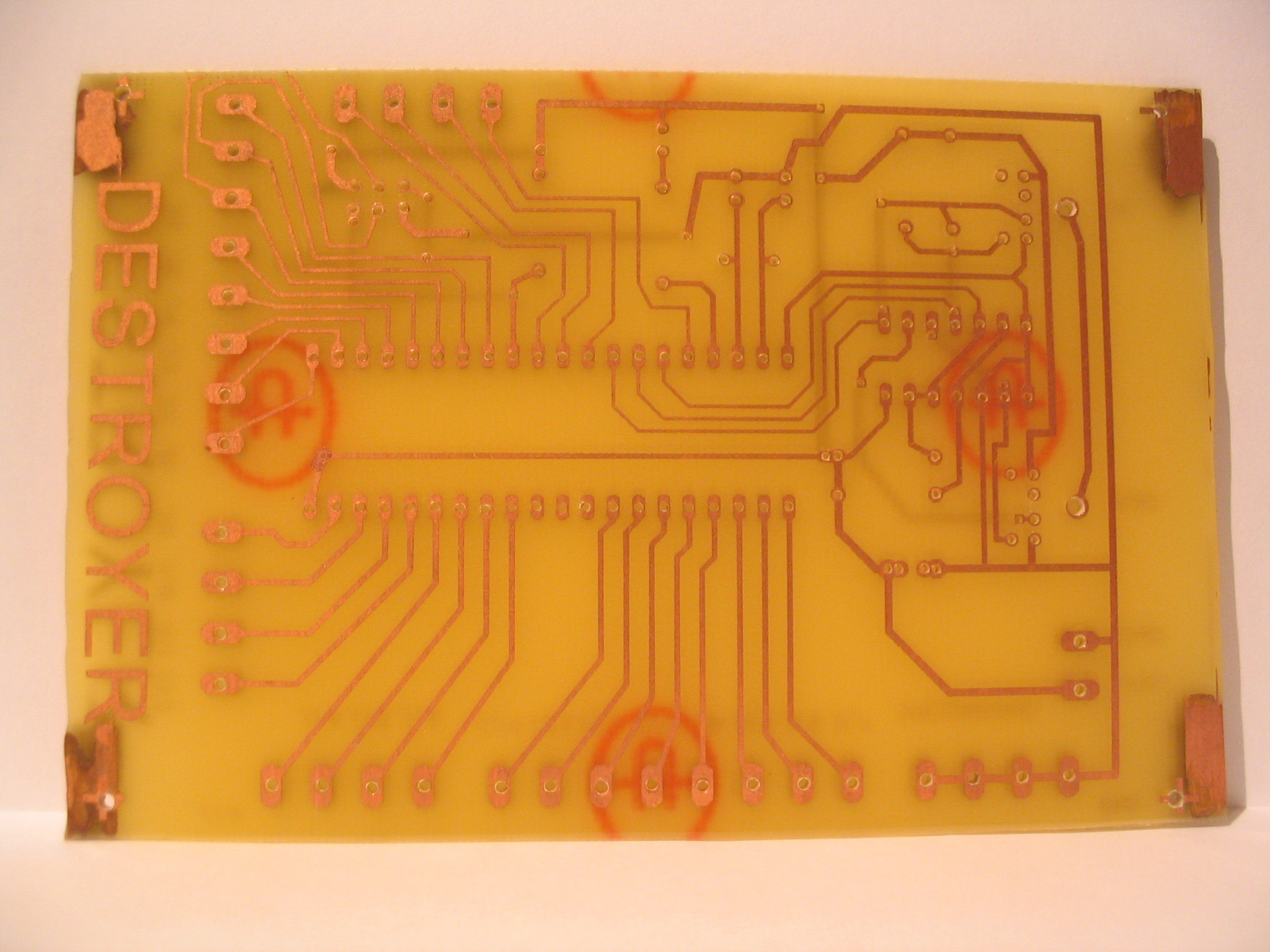

-C.I. Lado soldaduras:

-Después de estañarlo:

-PDF para descargar:aqui

-C.I. Lado componentes:

-Después de estañarlo:

-PDF para descargar: aqui

-Vías conectadas y zócalos colocados:

-PDF con la distribución de componentes: aqui

Aclaraciones y comentarios sobre los PDF:

Veréis que están en distintas posiciones en la página, es para que podáis imprimirlo en una única trasnparencia, las dos imágenes están invertidas, para colocar la tinta directamente sobre la emulsión de la placa fotosensible.
Se imprimen los dos lados en la transparencia, se dobla haciendo coincidir las dos caras, con las cruces para guiarnos, se pone la placa de doble cara entre medio, se prensa con dos cristales y se coloca en la insoladora el tiempo necesario por cada lado.

Tened cuidado a la hora de imprimir los PDF, comprobar que el tamaño es el correcto, en mi caso el Acrobat ajustaba la imagen a los margenes y lo hacía más pequeña, se ha de desactivar esta opción para que el tamaño sea el correcto.

-Terminando de montar:

-Y para echarnos unas risas:

Que grandes!!!

Lo siguiente es programar el Atmel, pero tenemos un problema, y es que el programa ATMEL.EXE que Leif Engman colgo en la web NO FUNCIONA EN WINDOWS XP NI EN VISTA, por lo que tendremos que buscarnos la vida para iniciar el ordena en Windows 98/ME como mucho. Estoy buscando algún programa que funcione en vista, si alguien sabe algo le agradecería que nos lo ponga el el hilo, gracias.

25-sep-2008, 18:09

Si necesitas tester ya sabes

y espero ver pronto esas fotos .

Saludos.

26-sep-2008, 00:37

Quote:

Originalmente publicado por ves

Si necesitas tester ya sabes

y espero ver pronto esas fotos .

Saludos.

Pronto, ya he hecho alguna, mañana la cuelgo.

Saludos

26-sep-2008, 13:07

Quote:

Originalmente publicado por destroyer

Pronto, ya he hecho alguna, mañana la cuelgo.

Saludos

Colgadas

Saludos.

26-sep-2008, 14:52

Estaré atento a este tuto

bichomen

26-sep-2008, 16:29

Tiene muy buena pinta, pero una duda , creo que no me he enterado bien, pero este era para poder meterle muchos mas botones,no? si es asi en que posicion esta el conector para sacarle otra placa a parte?
Supongo que estare equivocado, asi que dime que mejoras/ventajas tiene este plis.

Saludos.

27-sep-2008, 00:34

Quote:

Originalmente publicado por ves

Tiene muy buena pinta, pero una duda , creo que no me he enterado bien, pero este era para poder meterle muchos mas botones,no? si es asi en que posicion esta el conector para sacarle otra placa a parte?
Supongo que estare equivocado, asi que dime que mejoras/ventajas tiene este plis.

Saludos.

VES la diferencia entre este y el minibox es que este es ampliable. Si con 32 botones tienes suficiente te recomiendo usar el minibox, que está al máximo de posibilidades, si quieres más botones tienes que usar el buttonbox.

Si te miras el esquema original verás que este tiene un conector IDC de 34 pines, del 1 al 28(esta numeración es la misma que en la placa), es para conectar los botones de forma directa, no necesitas nada más.

Para conectar más botones, 64 se ha de hacer una placa de conexiones, segun este esquema : http://www.leien.info/buttonbox/draw...ox2_matrix.gif

donde los puntos llamados J9, J10,J11,etc. se conectan en los puntos con el mismo nombre en la placa, si os interesa se podría diseñar un circuito impreso sencillo para acoplarlo al buttonbox.

En este caso cada botón va conectado de la misma forma que el minibox, pero en una matriz de 8x8, 64 botones. y con una matriz de 16x8 tendremos 128 botones, el máximo.

Cuando ponga el el post la lista de botones verás que vienen 64 configurados, o eso creo, no estoy seguro, mi ingles es un poco escaso, todo está en probarlo cuando esté montado.

No se si te ha quedada claro, lo mio no son las explicaciones

Si se te da bien el ingles mírate la página original y me ayudas a traducirlo.

Saludos.

27-sep-2008, 01:18

Lo mejor de este hilo, aparte de ver como se retoman proyectos con solera, es ver, como Riser666 está de vuelta...y.....el perdido de VES también!!!!!

Ves, mariquita, que desde que te casaste no se te ha visto el pelo por aquí!!!

Un saludo a ambos, y me alegro de que esteis bien.

27-sep-2008, 12:36

Ehhyyy Lord cuanto gusto leerte, tengoq ue empezar a retomar otra vez la web, en cuanto me asiente un poco ,intentare estar mas activo.

Saludos.

30-sep-2008, 11:30

Quote:

Originalmente publicado por Lord Hiryu

Lo mejor de este hilo, aparte de ver como se retoman proyectos con solera, es ver, como Riser666 está de vuelta...y.....el perdido de VES también!!!!!

Ves, mariquita, que desde que te casaste no se te ha visto el pelo por aquí!!!

Un saludo a ambos, y me alegro de que esteis bien.

Saludos LORD, ya veo que os alegra mi vuelta, mi caso ha sido al contrario de ves

me he "casado", he puesto internet en casa y HE VUEEEEEELLLTOOO, jeje. Un abrazo.

Saludos.
