Instalación del MOD del Cohete en la Twilight Zone

Bueno pues paso a contaros como he instalado el Mod del Cohete en la TZ.

Lo primero de todo és tener el Cohete en cuestión




Como todos sabemos, en el momento en que la bola entra en el sumidero del Cohete, la luz (Flash) que destella és precisamente ésta de aquí, ubicada encima del Flipper (arriba a la derecha)

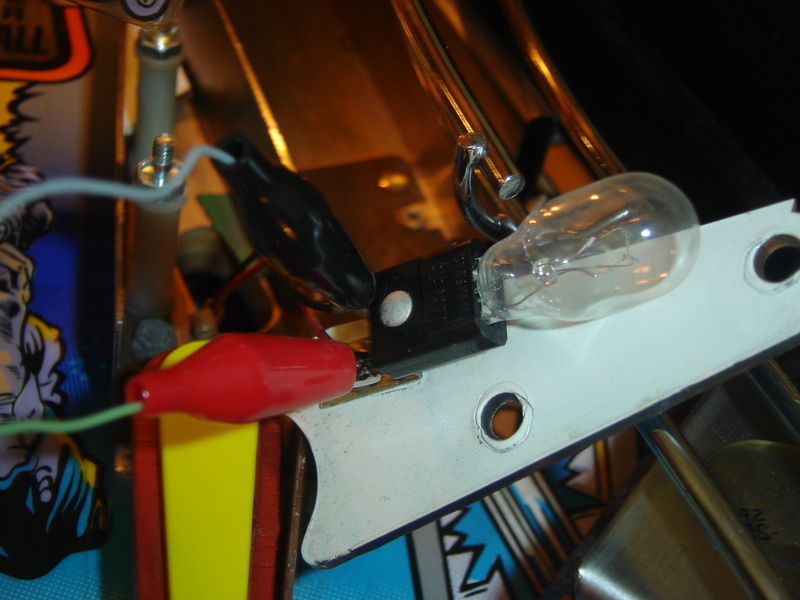

Pues bien, una vez desmontado ( simplemente es sacar las 2 tuercas ) tenemos el portalámparas con su bombilla, "en la foto el cable no está pasado por el agujero todavía" sólo comprobé que lucía bien.




De hecho es muy simple, pasamos el Led por el agujero del Flipper de manera que las bananas ya nos quedan para tomar la corriente y en posición vertical, sobretodo respetad la polaridad positivo + banana (roja) y negativo - banana (negra).
Acompañamos el cable por la maraña de cables de debajo del tablero...




Al final nos queda tal que así:




Presentamos el Cohete en su lugar, quitamos el fílm protector del adhesivo, ponemos el Led dentro del hueco que ya tiene hecho en la resina y lo pegamos. Aquí véis el resultado final:



Queda estupendo y le da otro aire a la mesa

He subido un video para que veáis como queda en la mesa y el efecto de luz que crea cuando entra en el Cohete:



Bueno chicos, espero que os haya gustado el Mini-tuto y el tema de la Lámpara.....ummm eso será en otro post

P.D: La Tragaperras la acabé, la puse en su "sitio" pero aún he de pintarla......



Saludos.

-- JoseM@nuel --

Queda estuepndo ese cohete!.

Una sugerencia JoseM@nuel... He visto que has metido el cable del led por el agujero del lanzador. Eso pienso que no es lo adecuado, ya que el lanzador puede golpear el cable contra la madera del playfield y poco a poco ir deteriorando éste cortando o pelando el cable (con riesgo de corto). Creo que sería preferíble que lo pasaras por el agujero que deja el reboteador que tienes mas abajo, el que lleva 2 gomitas blancas que aparece en tu foto:



El problema en ese caso es que tendrías que cortar los cables y luego empalmarlos o soldarlos de nuevo a las pinzas, ya que el led no pasa por ese agujero.

Pedazo de cohete !!! Estos americanos es que hacen virgerias

Que chuladaaaaaa...

PD: ¿Que hace que no lo has subido ya a la web?

Originalmente publicado por JCGZGZ

Queda estupendo ese cohete!.

Una sugerencia JoseM@nuel... He visto que has metido el cable del led por el agujero del lanzador. Eso pienso que no es lo adecuado, ya que el lanzador puede golpear el cable contra la madera del playfield y poco a poco ir deteriorando éste cortando o pelando el cable (con riesgo de corto). Creo que sería preferíble que lo pasaras por el agujero que deja el reboteador que tienes mas abajo, el que lleva 2 gomitas blancas que aparece en tu foto:



El problema en ese caso es que tendrías que cortar los cables y luego empalmarlos o soldarlos de nuevo a las pinzas, ya que el led no pasa por ese agujero.

Totalmente de acuerdo, y lo he pensado no creas, de todas maneras miraré de adecuarlo un poco para que el pateador no dé al cable, eso es nada, de la otra manera que dices JCGZGZ se "veria" el cable salir del agujero del reboteador del pasillo derecho hacia arriba.... lo bueno que tiene ahora es que no se ve nada


Evaginal Pedazo de cohete!!! Estos americanos es que hacen virgerias

Ya te digo, si es que no paran haciendo MOD's los jodios!!!! , espero que te haya gustado como ha quedado uno de tus inventos

Fuents Que chuladaaaaaa...

PD: ¿Que hace que no lo has subido ya a la web?

Fuents, me tenía que ir al curro y ansiaba enseñároslo Ya traspasaré el hilo y lo pondré en la 4.0

Construcción: "Tutoriales y documentos sobre pinballs" allí estará

Gracias chicos.

-- JoseM@nuel --

Pues no veas el tutorial para los mods de la camara y para la muñeca Tina ... hay un poco de lio a la hora de pasar cables, pero no es tan dificil.

Si quieres fotos de la instalacion te las mando.
