La Canasta'86 de Joseccgc

Yo voy a comprar hoy mismo los fusibles que estan en la placa que van al transformador. Si no te da tiempo a contestarme de todos modos me compraré 2 de cada.

Comprad alguno mas por si acaso, que son baratos... y como tengas algun problema, hasta que descubras donde te puedes comer 4 o 5 fusibles probando... tenerlos de repuesto nunca esta de mas.
En el manual deberia salirte el tipo de fusible y amperaje necesario en cada sitio. Echale un ojo a ver.
Respecto a fusion rapida o lenta, creo que las Inder llevaban fusion rapida, pero no te fies de mi, mira el manual. Las lentas creo que solo las he visto en las americanas, y segun el caso.

Bueno pues joseccgc ya me diras que clase de fusibles llevan Fusion rapida o lenta y amperios lleva cada fusible no se si seran todos iguales supongo que si.
Gracias

Pimiento, los fusibles son de fusion rapida y cada uno lleva su amperaje, ya que cada uno protege un circuito distinto (bobinas, iluminacion....)
En tecnopinball te podras descargar el manual completo de la Canasta http://www.tecnopinball.org/pinfix/h.../Canasta86.pdf
Ademas del amperaje de los fusibles, es importante el apartado de voltajes de trabajo para que sepas que corriente llega a cada componente y sobretodo los preselectores para que pongas la maquina a tu gusto (nº de bolas, puntos por partida...)
Ya veras como en 4 dias te pones al dia.

MiguelM
Gracias por tu ayuda

Para Pimiento

Si te lias con el manual, como yo, aqui tienes los amperajes.

Lo que yo hago es hacer fotos a todo, mirar como está colocado antes de quitar, hacer croquis (o como se escriba) o dibujos.

Según miras la placa que esta delante del transformador:

10a 3a 6a 6a 20a 10a

Problemilla con diodos.

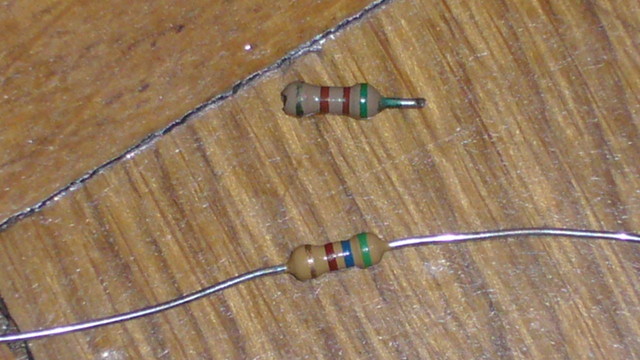

Como ya comente en un anterior post me carge un diodo y hoy he comprado otro para sustituir y me han dado esto:

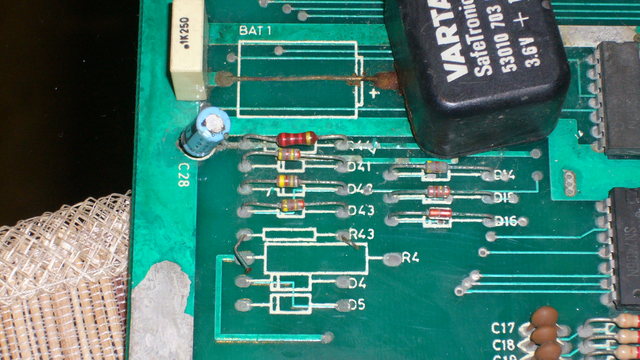

que va colocado en esta posicion de la placa, en la fila de la izquierda en posicion cuarta:



me podeis decir si me han dado uno equivocado (foto 1) o con ese mismo vale.

joseccgc, eso es una resistencia no un diodo, el valor de la original parece de 510 ohmios y la nueva de 560 ohmios si no recuerdo mal, la diferencia es muy pequeña y creo que valdria igual.

Un Saludo

Pimiento, lo que has comprado es una resistencia no un diodo, y no son exactamente iguales. La rota es verde rojo? rojo? es decir 5200 Ohmios y la que te han dado verde azul rojo? 5600 Ohmios no llega a un 10% mas. Podria ser verde marron? marron? es decir 510 Ohmios y la que te han dado verde azul marron? 560 Ohmios la diferencia seria inferior al 10% tambien. En la foto no estoy seguro de si es rojo o marron aunque seria igual.
No creo que afecte mucho esa diferencia al funcionamiento, pero si puedes ponle una del mismo valor que la que llevaba.

no me hagas mucho caso a mi, pero la primera resistencia creo que es de 520 y la que te han dado, de 560. No tengo ni idea de si sirve igual o no, pero por si acaso, compraba una exacta.

EDITO: efectivamente, aqui puedes ver las valencias.
