Minibox v3

Originalmente publicado por BAIX

Muy buen manual. Es una controladora con infinitas posiblilidades y muy practica y barata.

Estaba pensando en cambiarle a mi panel de control la interface de puerto paralelo por un minibox.

Lo unico que continuo sin poder usarlo en mi portatil (no tiene conexion PS2 ni paralelo).
Una pregunta, te has planteado la conexion USB? Desconozco completamente el tema programacion de procesadores pero imagino que habra que reprogramar el chip y crear un driver o aprobechar alguno generico.

Gracias y un saludo

Que tal BAIX, el minibox está algo limitado por las características de micro, no admite más de 32 botones, aunque si que se pueden configurar como tu quieras.

Mírate este link :http://www.leien.info/buttonbox/

Aqui hay otro que es el BUTTONBOX2, este es bastante mas potente, 28 botones conectados directamente y 128 conectados en una matriz con diodos, igual que el MINIBOX.

También está el KBSnoop, que conecta el puerto serie, este no tengo del todo claro para que sirve, supongo que para entrar códigos ASCII a través del puerto serie, si es así, de aquí se podría llevar al puerto USB, no se, a ver si alguien que entienda algo más nos lo aclara.

Si te interesa el BUTTONBOX2 espera unos días, estoy preparando(rescatando) el montaje, que dejé abandonado después del MINIBOX, es igual de sencillo y asequible.

Saludos.

Pues no fui yo quien te llamo.


bichomen

Ahora que miro hay adaptadores de teclado y ratón ps2 a usb, supongo que funcionaran sin problemas, todo está en probarlo.

Saludos.

Ahhh, cierto. Se podria adaptar con los convetidores de PS2 a USB.

OK, me espero a la la version final. Gracias
Un saludo

Como va la cosa esta ya resuleta?



Saludos.

Pues cuando lo acabe de montar ya comentare, me falta algún componente y hoy en Barcelona es festivo, mañana lo comprare y entre mañana y pasado espero tenerlo listo.


bichomen

Originalmente publicado por bichomen

Pues cuando lo acabe de montar ya comentare, me falta algún componente y hoy en Barcelona es festivo, mañana lo comprare y entre mañana y pasado espero tenerlo listo.


bichomen

Oye he visto el privado, has probado el teclado con las resistencias puestas?

Pon alguna fotillo con los progresos, estoy desesperado por ver si funciona.

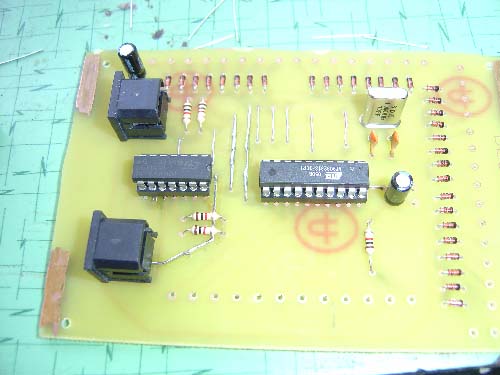

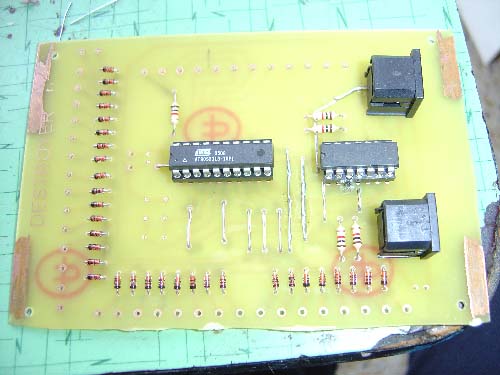

Pues tengo malas noticias, después de soldar todos los componentes, siguiendo tus consejos, pongo fotos:

Diodos:

Resistencias:

Condensadores

Regletas:

Pues cuando lo conecto durante un segundo se encienden todas las luces del teclado y acto seguido se apagan, y el teclado no funciona, tengo que probar si funciona el puerto paralelo, pero creo que no.


bichomen

Joer tío, igual no funciona hasta que no programes el ATMEL.

El teclado hace eso al conectarse, se encienden todas las luces un momento,y luego se apagan.

Si tienes un tester comprueba tensiones en el Atmel y en el 4066, +5 voltios,
si están bien debería dejarte programar el chip.

Pin 2 de la placa al pin 4 del db25
Pin 3 " " " " " 3 " "
Pin 4 " " " " " 10 " "
Pin 5 " " " " " 2 " "
Pin 6 GND este no hace falta conectarlo si se está alimentando del teclado.

Si así no te deja programarlo,prueba a quitar el 4066, conecta el puerto paralelo y conecta a placa al pc por el puerto del teclado para que se alimente, a ver si así te deja programarlo(despues de haber comprobado las tensiones). Ten en cuenta que los chips vienen de la otra placa que no funcionaba nada, puede que tuvieras algún cruce y se hayan jodido los chips, o alguno de los dos.

Mañana haré algunas pruebas con el que tengo en casa de mi hermano, quitar el atmel a ver si funciona el teclado por ejemplo, el paralelo no creo que pueda probarlo, a ver.

Saludos.

funciona!!!


Había un corte, lo estañe y funciona el teclado ahora voy a probar de programar el puerto paralelo.


bichomen
